​一图看懂220V、380V两用电焊机怎么接线！

一图看懂220V、380V两用电焊机怎么接线！

最近经常收到焊工朋友的私信

“有没有接线图

怎么接电源线

易酷焊机，支持不支持两个火线

380V变220V有接线教程吗？

怎么接线的

单相电流160A再调不上去，什么问题

接线端子在哪里

220伏怎么接

这种焊机可以用220V电源吗？怎么接线

易特流哪两根线接220V电能行?“”

今天，就让小易带你一探究竟 “220V、380V两用电焊机” 怎么接线？

以易特流TH焊机为例

温馨提示：

接线过程中必须要在断电过程中进行

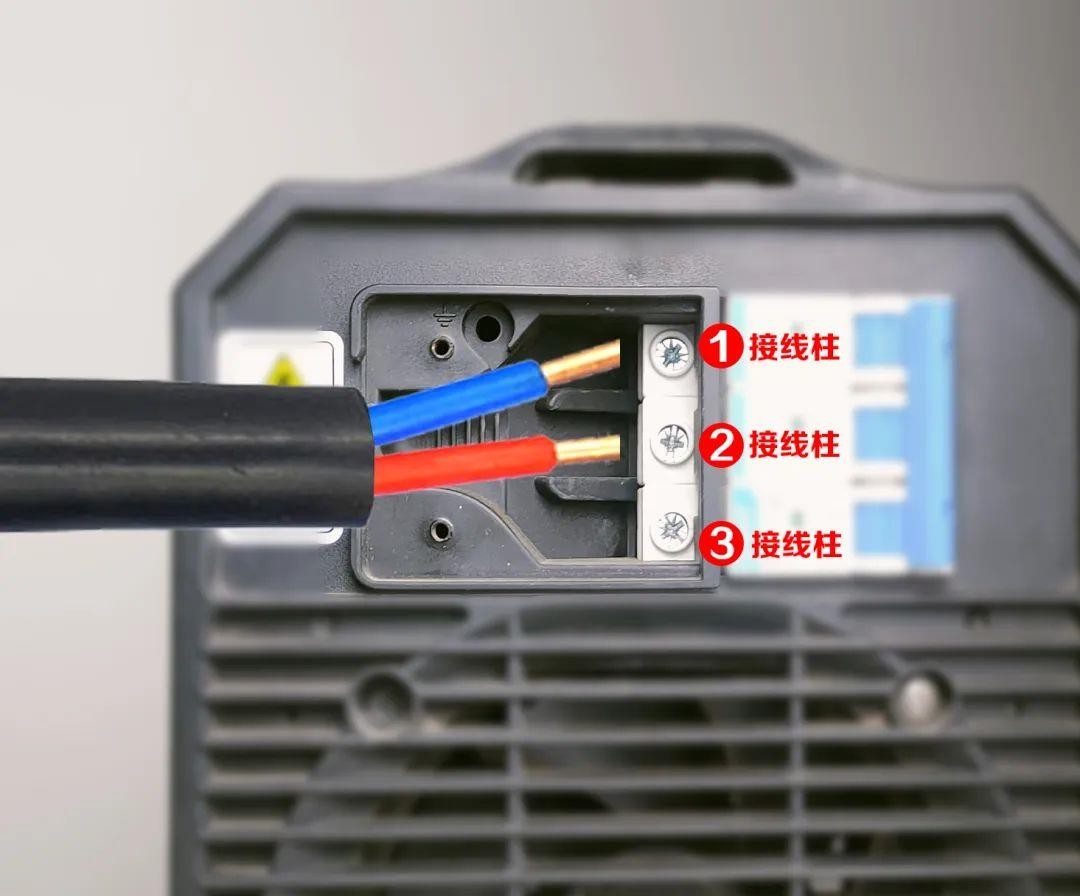

输入电压220V【单相】

两根输入线接一根火线一根零线。

可接：1-2接线柱

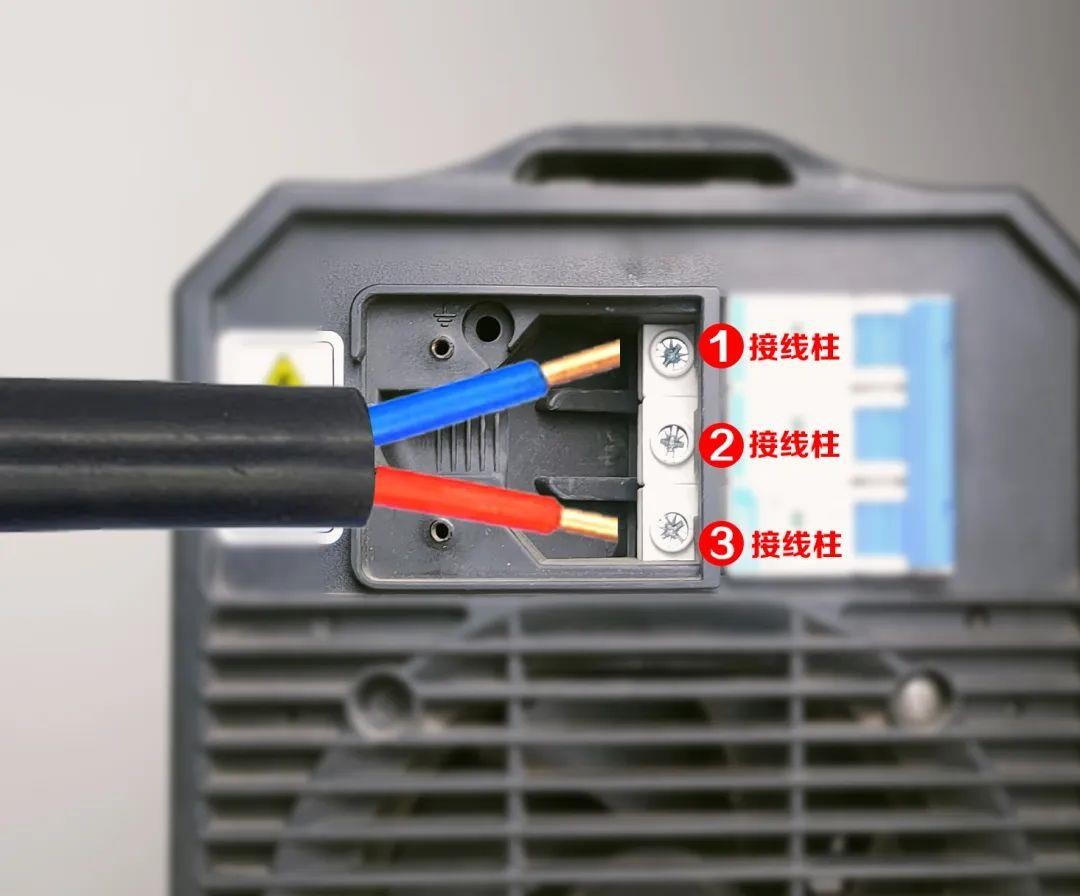

可接：1-3接线柱

温馨提示：

1. 不可接2-3接线柱

2. 单相最大可调节电流160A

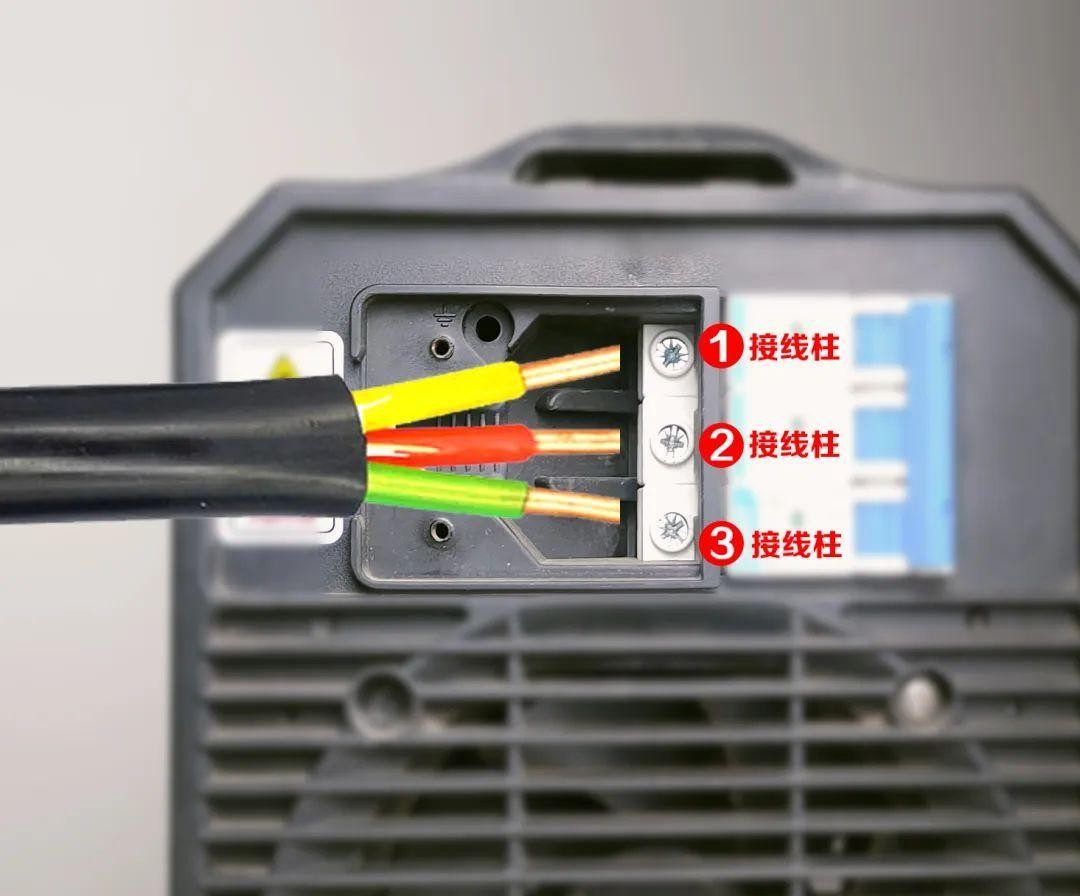

输入电压380V（三相）

三相380V

三根输入线接三根火线

温馨提示：不建议接两根火线工作，容易造成输入线电流过大，焊机被烧毁，甚至会造成火灾。

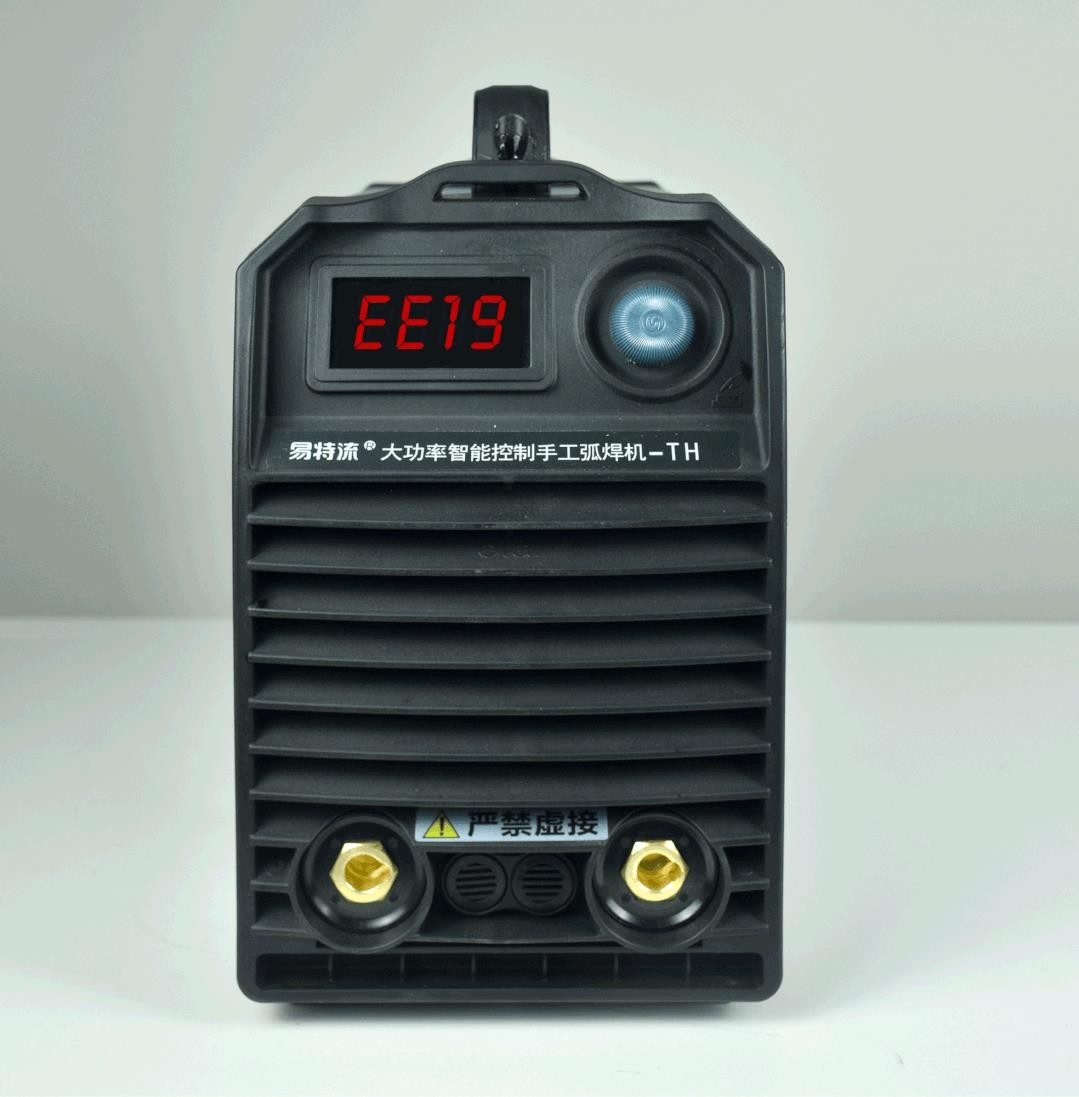

表头显示EE19

接线错误，请检查接线是否牢固或请检查接线方式是否正确。
